Pada konfigurasi grouping ini, yang kita gunakan adalah konfigurasi parent and child hanya saja kita memodifikasinya sedikit dengan menggunakan group, sebagai contoh disini saya akan menggunakan 3 client untuk konfigurasi, dimana client 1 adalah HRD dan client 2 dan 3 adalah staff, dan kita akan membuat bandwidth yang digunakan HRD setara dengan nilai MIR dari yang digunakan oleh staff.
Note : Lakukan konfigurasi internet access, ip local dan firewall nat terlebih dahulu.
1. Langkah pertama kita buat target limitasi menggunakan mark-connection, dengan scr-address IP dari masing masing client.

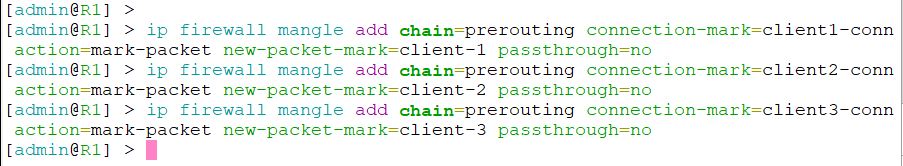

2. Setelah membuat mark-connection lanjutkan dengan pembuatan mark-packet untuk dilemparkan menuju queue tree, karena mark-packet dilemparkannya ke queue tree maka passthroughnya no.
3. Selanjutnya konfigurasi parent dengan menggunakan grouping, yaitu membuat rule parent dan child
- parent pertama yang kita buat menggunakan max-limit saja dan arahkan parentnya ke ether2 untuk download.
- Selanjutnya kita buat parent kedua dengan nama group-client dan kita arahkan parentnya ke all-download.
4. Setelah itu kita konfigurasi child untuk client-1 dimana client satu akan menggunakan parent all-download dan menggunakan limit-at 4Mbps karena 4Mbps sebelumnya sudah diberikan untuk group-client.
Jika sudah kita buat kembali child untuk client 2 dan 3 dan menggunakan parent group-client, pada kedua client tersebut kita gunakan limit-at nya adalah 2Mbps, karena limit-at yang didapat group-client hanya 4Mbps dari 4Mbps tersebut dibagi untuk 2 client, sehingga masing masing client mendapat 2Mbps.
5. Jika kita cek rulenya menggunakan gui, kedudukan client-1 sama dengan group-client, kemudian dibawah group-client terdapat 2 client lagi.
6. Untuk pengujiannya kalian bisa melakukan download file pada client 1 saja yang berada langsung dibawah parent all-download. Maka dapat dilihat bandwidth yang didapat sebesar 8Mbps.
7. Selanjutnya lakukan download file juga menggunakan client 2 yang berada dalam group-client, maka bandwidth yang didapat client 1 akan berkurang, menjadi 4Mbps dan client 2 mendapat 4Mbps, tetapi jika client 3 ikut melakukan download file maka client 2 hanya mendapatkan 2Mbps, sedangkan client 1 tetap mendapat 4Mbps, karena limit at client 1 adalah 4Mbps dan limit at client 2 dan 3 adalah 2Mbps.
