Virtual Access Point (VAP) merupakan sebuah fitur pada router mikrotik, dimana fungsinya digunakan untuk membuat lebih dari satu ssid dengan menggunakan interface wireless fisik. Sehingga kita dapat membuat banyak ssid yang berbeda dalam satu interface fisik wireless, kita dapat membuat 128 ssid berbeda dengan menggunakan Virtual AP. VAP ini kerap diimplementasikan pada jaringan kantor, kampus, dan sebagainya untuk memenuhi wireless yang berbeda.
Sebelum melakukan konfigurasi, silahkan koneksikan terlebih dahulu router dengan ssid yang bertindak sebagai internet akses agar router dapat terhubung kedalam internet.
Konfigurasi :
1. Cek interface yang digunakan dengan menggunakan perintah interface print.
Disini terlihat bahwa saya menggunakan interface ether2 untuk terhubung ke laptop dan interface wlan1 terhubung dengan internet setelah melakukan konfigurasi internet access.
2. Selanjutnya melakukan request ip address menggunakan DHCP-Client dan interface yang digunakan yaitu interface wlan1 dengan perintah ip dhcp-client add interface=wlan1 disabled=no. Cek dengan perintah ip dhcp-client print, disini terlihat bahwa router mendapatkan ip address 192.168.100.184/24.
3. Lakukan tes ping kedalam google untuk memastikan apakah router sudah terhubung kedalam internet dengan menggunakan perintah ping google.com. Disini terlihat bahwa hasilnya ialah reply yang berarti router sudah terhubung kedalam internet.
4. Selanjutnya konfigurasi ip firewall nat yang berfungsi agar nantinya client yang terhubung keserver juga dapat terhubung kedalam internet, dengan menggunakan perintah ip firewall nat add chain=srcnat out-interface=wlan1(internet) action=masquerade. Cek dengan menggunakan perintah ip firewall nat print, disini terlihat bahwa saya berhasil melakukan konfigurasi tersebut.
5. Setelah itu, kita buat SSID menggunakan interface virtual dengan perintah interface wireless add master-interface=wlan1 ssid=VAP-GURU security-profile=default
Pada saat membuat ssid dengan interface virtual kita tidak dapat menentukan band, frequency yang akan digunakan. Master interface yang digunakan adalah interface wireless fisik yaitu wlan1. Lalu cek hasil konfigurasi dengan menggunakan perintah interface wireless print, terlihat bahwa berhasil melakukan konfigurasi pada wlan2.
7. Konfigurasi ip address untuk interface wireless yang digunakan dengan menggunakan perintah :
ip address add address=11.11.11.1/24 interface=wlan2
Lalu cek dengan menggunakan perintah ip address print, dan terlihat bahwa kita sudah berhasil menambahkan ip address untuk masing-masing interface wireless.
Pengujian pada Client :

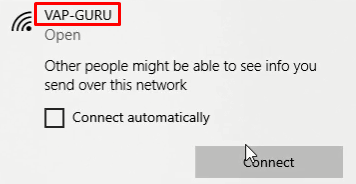

1. Pertama-tama sambungkan terlebih dahulu laptop pada ssid yang pertama yaitu VAP-GURU
2. Jika sudah terkoneksi maka kita akan langsung diarahkan kedalam page hotspot mikrotik dan login dengan menggunakan user serta password yang sudah dibuat agar client dapat terhubung ke internet.
Sebelumnya saat melakukan setup hotspot saya menggunakan user default nya yaitu admin tanpa menggunakan password.
3. Page selanjutnya yaitu tabel ip address yang digunakan oleh client, dapat dilihat ip yang didapat oleh client yaitu 11.11.11.254.
4. Lakukan pengecekan ip address pada bagian properties, terlihat bahwa laptop sudah berhubung dengan SSID VAP-GURU dan mendapat ip address 11.11.11.254
5. Lakukan pengujian ping terhadap ip gateway dan google.com melalui cmd dengan perintah
Lakukan pengujian ping terhadap ip gateway dan google.com melalui cmd dengan perintah ping 11.11.11.1 dan ping google.com. Dapat dilihat hasilnya ialah reply yang berarti bahwa client sudah berhasil terhubung kedalam server dan terhubung ke internet dengan menggunakan SSID VAP-GURU
6. Jika dilihat pada tabel ip dhcp-server lease print, masing-masing server sudah ada client yang terhubung.
