Info IT: Lab 4.2 Routing menggunakan 3 Router

Halo readers !! Pembahasan kali ini mengenai bagaimana caranya melakukan konfigurasi routing menggunakan 3 router. Simak pembahasannya yaaaa !

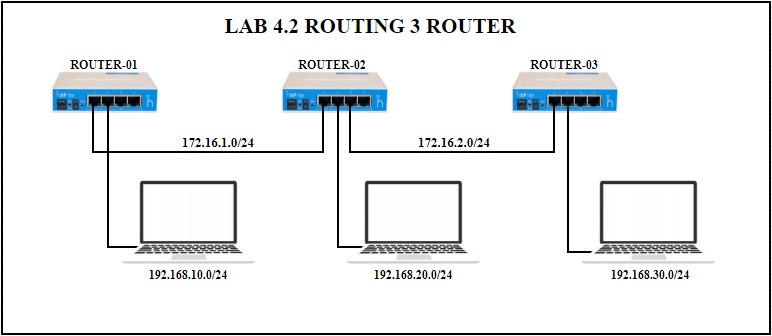

TOPOLOGI :

KONFIGURASI ROUTER-01 :

1. Hal yang pertama kita lakukan adalah mengecek interface yang kita gunakan menggunakan perintah interface print. Lalu kita dapat melihat bahwa ether1 terhubung dengan router-02 dan ether2 terhubung dengan client-01.

2. Selanjutnya tambahkan IP address pada setiap interface dengan perintah:

    ip address add address=172.16.1.1/24 interface=ether1

    ip address add address=192.168.10.1/24 interface= ether2

Dan lalukan pengecekan dengan perintah ip address print, lalu dapat kita lihat bahwa kita berhasil menambahkan ip address pada setiap interface.

3. Lakukan konfigurasi routing dengan menggunakan perintah :

    ip route add dst-address=192.168.20.0/24 gateway=172.16.1.2

    ip route add dst-address=172.16.2.0/24 gateway=172.16.1.2

    ip route add dst-address=192.168.30.0/24 gateway=172.16.1.2

Lakukan pengecekan ip route dengan perintah ip route print, dan dapat terlihat bahwa konfigurasi berhasil dilakukan dengan flags A S (Active Static)

KONFIGURASI ROUTER-02 :

1. Hal yang pertama kita lakukan adalah mengecek interface yang kita gunakan menggunakan perintah interface print. Lalu kita dapat melihat bahwa ether1 terhubung dengan router-01 dan ether2 terhubung dengan client-02, dan ether-03 terhubung dengan router-03.

2. Selanjutnya tambahkan IP address pada setiap interface dengan perintah :

    ip address add address=172.16.1.2/24 interface=ether1
    ip address add address=192.168.20.1/24 interface=ether2.
    ip address add address=172.16.2.1/24 interface=ether3

Dan lalukan pengecekan dengan perintah ip address print, lalu dapat kita lihat bahwa kita berhasil menambahkan ip address pada setiap interface.

3. Lakukan konfigurasi routing dengan menggunakan perintah :

    ip route add dst-address=192.168.10.0/24 gateway=172.16.1.1
    ip route add dst-address=192.168.30.0/24 gateway=172.16.2.2

Lakukan pengecekan ip route dengan perintah ip route print, dan dapat terlihat bahwa konfigurasi berhasil dilakukan dengan flags A S (Active Static).

KONFIGURASI ROUTER-03 :

1. Hal yang pertama kita lakukan adalah mengecek interface yang kita gunakan menggunakan perintah interface print. Lalu kita dapat melihat bahwa ether1 terhubung dengan router-02 dan ether2 terhubung dengan client-03.

2. Selanjutnya tambahkan IP address pada setiap interface dengan perintah :

    ip address add address=172.16.2.2/24 interface=ether1

    ip address add address=192.168.30.1/24 interface=ether2

Dan lalukan pengecekan dengan perintah ip address print, lalu dapat kita lihat bahwa kita berhasil menambahkan ip address pada setiap interface.

3. Lakukan konfigurasi routing dengan menggunakan perintah :

    ip route add dst-address=192.168.20.0/24 gateway=172.16.2.1
    ip route add dst-address=172.16.1.0/24 gateway=172.16.2.1
    ip route add dst-address=192.168.10.0/24 gateway=172.16.2.1

Lakukan pengecekan ip route dengan perintah ip route print, dan dapat terlihat bahwa konfigurasi berhasil dilakukan dengan flags A S (Active Static).

PENGUJIAN KONFIGURASI

Router-03

1. Ping Client-02 menggunakan perintah ping 192.168.20.1. Dapat terlihat bahwa hasilnya ada reply yang artinya router-03 telah terhubung dengan client-02 dan  konfigurasi routing sudah berhasil dilakukan.

Router-02

1. Ping Client-01 menggunakan perintah ping 192.168.10.1. Dapat terlihat bahwa hasilnya ada reply yang artinya router-02 telah terhubung dengan client-01 dan konfigurasi routing sudah berhasil dilakukan.

2. Ping Client-03 menggunakan perintah ping 192.168.30.1. Dapat terlihat bahwa hasilnya ada reply yang artinya router-02 telah terhubung dengan client-03 dan konfigurasi routing sudah berhasil dilakukan.

Router-01

1. Ping Client-02 menggunakan perintah ping 192.168.20.1. Dapat terlihat bahwa hasilnya ada reply yang artinya router-01 telah terhubung dengan client-02 dan  konfigurasi routing sudah berhasil dilakukan.

2. Ping Router-03 menggunakan perintah ping 172.16.2.2. Dapat terlihat bahwa hasilnya ada reply yang artinya router-01 telah terhubung dengan router-03 dan  konfigurasi routing sudah berhasil dilakukan.

3. Ping Client-03 menggunakan perintah ping 192.168.30.1. Dapat terlihat bahwa hasilnya ada reply yang artinya router-01 telah terhubung dengan client-03 dan konfigurasi routing sudah berhasil dilakukan.
