Pada konfigurasi kali ini kita akan melakukan konfigurasi Rate Limit, pada Router OS terdapat 2 yaitu:

• MIR (Maximal Information Rate) adalah jumlah maximal dari bandwitch yang biasa didapat oleh client tersebut. biasanya nilai MIR ini didapat jika ada client yang tidak menggunakan bandwitch yang sudah diberikan, sehingga bandwitch yang diberikan akan berpindah ke client yang aktif

• CIR (Committed Information Rate) adalah bandwitch terendah yang bisa didapat oleh client ketika traffic jaringan sedang sangat sibuk atau banyak client yang sedang aktif. Nilai CIR ini didapat dari nilai limit-at yang diberikan untuk user, client juga tidak akan mendapat bandwitch dibawah dari nilai CIR

jadi untuk nilai Max-limit nya kita bisa menggunakan total bandwitch dan untuk nilai limit-at kita bisa menggunakan total bandwitch/ jumlah client

Konfigurasi :

Untuk melakukan konfigurasi ini kita memerlukan konfigurasi parent and child, dimana parent digunakan untuk menentukan nilai MIR dan child digunakan untuk menentukan nilai CIR

1. Sebelum melakukan konfigurasi ini kita harus melakuka konfigurasi Internet Access, IP Address, dan IP firewall Nat

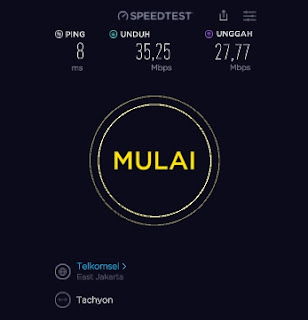

2. Cek bandwitch yag kita miliki dengan melakukan speedtest

3. Kita konfigurasi parent sebagai nilai MIR atau bandwitch maksimalnya. Pada konfigurasi ini kita menggunakan target dengan IP Network supaya semua client bisa mendapatkan nilai MIR yang sama. Untuk Max-limit kalian bisa menyesuaikan dengan bandwitch yang kalian miliki

4. Kemudian lakukan konfigurasi CIR atau nilai limitasi terendah untuk setiap client karena digunakan untuk setiap client jadi targetnya kita menggunakan IP dari client tersebut, kemudian untuk nilai max-limit kita gunakan nilai yang ada  pada parent, nilai limit-at adalah nilai yang didapat dari parent/jumlah client

5. Kemudian lakukan pengujian, ubah tampilan tabel yang ada dalam mode GUI simple queue dengan memilih show columns kemudian scroll kebawah dan pilih download

6. Setelah itu cek pada tabel download akan terlihat paket bandwitch yang sedang berjalan, dapat dilihat jika bandwitch yang didapatkan adalah 6Mbps atau nilai MIR

7. Selanjutnya lakukan download juga pada client kedua dan lihat hasilnya jika kedua client secara bersamaan menggunakan bandwitch, maka hasilnya kedua client akan mendapatkan nilai CIR atau nilai terendah
