Info IT: Lab 6.11.2 Firewall (Connection-State 2)

KONFIGURASI ROUTER-01 :

1. Langkah yang pertama disini saya akan mengecek interface yang digunakan dengan menggunakan interface print, dapat kita lihat disini bahwa terdapat 2 interface yang terhubung dengan router. Ether1 terhubung dengan laptop dan Ether2 terhubung dengan router client, dan wlan1 sudah terkonfigurasi internet access

2. Selanjutnya konfigurasi ip address untuk interface ether2 dengan address 192.168.11.1/24. Lakukan juga konfigurasi dhcp-client pada wlan1 hingga mendapatkan ip secara dynamic (192.168.1.14)

3. Kemudian lakukan pengecekan apakah router sudah terhubung dengan internet atau belum dengan menggunakan perintah ping google.com jika hasilnya reply seperti dibawah ini maka router telah terhubung dengan internet.

4. Selanjutnya kita lakukan konfigurasi Firewall Nat agar ip private berubah menjadi ip public, dan client bisa terhubung dengan jaringan internet. Untuk konfigurasinya lakukan dengan menggunakan perintah ip firewall nat add chain=scrnat out-interfaces=wlan1 action=masquerade. untuk out-interfaces pastikan bahwa interface yang didaftarkan adalah interface yang terhubung ke jaringan internet.

5. Selanjutnya disini saya akan melakukan konfigurasi ip dhcp-server setup, yang bertujuan untuk mendistribusikan ip address ke client, untuk konfigurasinya ketikan perintah ip dhcp-server setup

-DHCP Server Interface artinya kita disuruh memilih interface mana yang akan kita gunakan untuk dhcp server, disini saya menggunakan ether 2

-DHCP  Address Space berarti network yang diberikan secara default adalah 192.168.28.0/24

-Gateway for dhcp network gateway berfungsi untuk pendistribusian ke laptop client. Gateway yang diberikan untuk dhcp 192.168.28.1

- Addresses to give out range ip address yang diberikan untuk client 192.168.28.2-192.168.28.254

- DNS Servers konfigurasi dns disini saya memakai ip open source yaitu 8.8.8.8

-Last time berfungsi sebagai pembatasan waktu untuk client disini diberi waktu 10 menit artinya setiap 10 menit ip nya akan terganti

KONFIGURASI ROUTER CLIENT :

1. Kemudian kita pindah ke Router-Client, langkah yang pertama kita lakukan pengecekan interface dengan menggunakan perintah interface print, disini saya menggunakan 2 interface dimana ether1 terhubung dengan laptop dan ether2 terhubung dengan router-01 yang sebelumnya sudah kita setting

2. Langkah selanjutnya yaitu melakukan konfigurasi dhcp-client yang berfungsi untuk merequest atau meminta ip address dari router-01 yang sebelumnya sudah kita konfigurasi dhcp-server. Masukan perintah ip dhcp-client add interface=ether2 disabled=no selanjutnya lakukan pengecekan dengan menggunakan perintah ip dhcp-client print dan dapat kita lihat disni bahwa router-client sudah berhasil mendapatkan ip address 192.168.11.254 dengan interface ether2

3. Kemudian lakukan pengujian dengan menggunakan perintah ping google.com jika hasilnya reply seperti gambar dibawah ini maka artinya router client berhasil terhubung dengan internet

4. Selanjutnya kita lakukan konfigurasi Firewall Nat agar ip private berubah menjadi ip public, dan client bisa terhubung dengan jaringan internet. Untuk konfigurasinya lakukan dengan menggunakan perintah ip firewall nat add chain=scrnat out-interfaces=ether2 action=masquerade. untuk out-interfaces pastikan bahwa interface yang didaftarkan adalah interface yang terhubung ke jaringan internet.

5. Kemudian disini saya akan melakukan konfigurasi ip address untuk interface ether1 sesuai dengan topologi diatas, saya menggunakan ip address 11.11.11.1/24 interface=ether1 kemudian kita lakukan pengecekan dengan menggunakan perintah ip address print dan dapat kita lihat disini bahwa kita berhasil menambahkan ip address dengan menggunakan interface ether1

KONFIGURASI FIREWALL CONNECTION STATE 2

1. Selanjutnya kita bikin firewall filternya dengan menggunakan perintah :

ip firewall filter add chain=input in-interface=ether2 connection-state=established,related action=accept comment="PAKET ISP (INPUT)"

ip firewall filter add chain=input in-interface=ether2 connection-state=invalid action=drop comment="DROP PAKET INVALID"

ip firewall filter add chain=input in-interface=ether2 action=drop log=yes log-prefix="PAKET LOLOS" comment="SEMUA PAKET LOLOS"

chain menggunakan input, in-interface menggunakan interface yang terhubung dengan internet, atau yang terhubung dengan router-isp, log=yes karena kita akan memberikan log-prefix untuk menandai paket yang masuk dari router-isp. Selanjutnya kita lakukan pengecekan dengan menggunakan perintah ip firewall filter print dan dapat kita lihat bahwa kita berhasil membuat 3 ip firewall filter

2. Selanjutnya kita lakukan verifikasi paket dari router utama dengan melakukan paket icmp dari router-01menuju router client, langkah yang pertama disini kita akan mengecek ip address yang didapat oleh router client dari dhcp-client menggunakan perintah ip address print dan dapat kita lihat bahwa ip address yang didapat adalah 192.168.11.254

3. Kemudian kita lakukan pengiriman paket icmp dari router-01 ke router client, dengan menggunakan perintah ping 192.168.11.254 dapat kita lihat bahwa hasilnya adalah request time out, yang berarti rule yang kita buat sebelumnya berhasil

4. Selanjutnya kita lakukan verifikasi paket dari router client ke router utama atau router-01, disini kita akan mengecek ip address yang digunakan oleh router isp menggunakan perintah ip address print dapat kita lihat bahwa ip addressnya adalah 192.168.11.1

5. Kemudian kita lakukan ping dengan menggunakan perintah ping 192.168.28.1 dan dapat kita lihat bahwa hasilnya adalah reply yang berarti router client berhasil mengirimkan paket icmp

6. Selanjutnya kita tambahkan rule supaya router isp bisa mengirimkan paket icmp menggunakan perintah

ip firewall filter add chain=input protocol=icmp in-interface=ether2 icmp-options=8:0 action=accept

chain yang dipilih adalah input, protocol icmp adalah nama paket ping, in-interface pilih interface yang terhubung dengan router-01 icmp options=8:0 adalah allow echo request dan action yang dipilih adalah accept, kemudian kita lakukan pengecekan dengan menggunakan perintah ip firewall filter print dapat kita lihat bahwa kita berhasil menambahkan ip firewall filter

7. Kemudian disini kita pindahkan rule filter yang baru kita buat ke bawah rule drop paket invalid menggunakan gui

8. Selanjutnya kita lakukan pengiriman paket dari router-01 ke router client menggunakan perintah ping 192.168.11.254 dan dapat kita lihat disini bahwa hasilnya reply yang berarti router-01 berhasil mengirimkan paket icmp ke router client

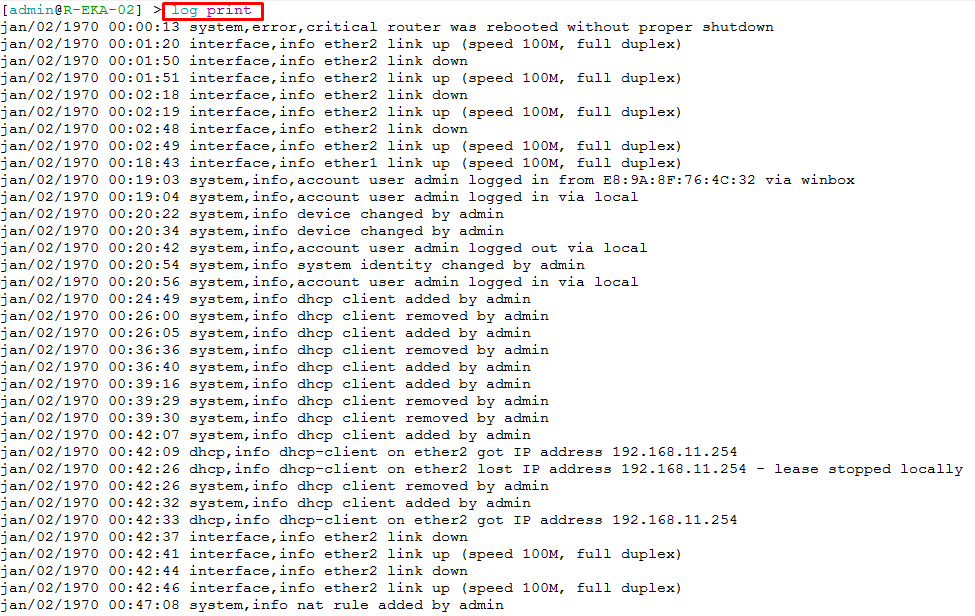

9. Setelah itu kita dapat melihat paket lolosnya dibagian log, dengan menggunakan perintah log print disini kita bisa lihat terdapat notifikasi paket yang lolos
